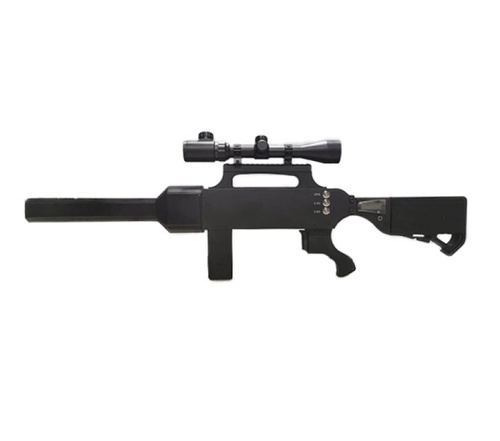

便攜式無人機攔截系統

技術參數

1、外觀：便攜式無人機攔截系統由主機和充電器組成，主機為便攜式結構，其上設計有適合安裝瞄準鏡、照明燈、紅外等外設的導軌。設備主機通過產生不同頻率的電子干擾信號，對無人機無線電控制鏈路/GPS鏈路進行干擾，采用DC12V供電。

2、重量：產品重量3500g；充電器重量501G。

3、尺寸：主機尺寸：長906*寬200*高233mm；充電器尺寸：長180*寬90*高50mm。

4、外殼防護能力：IP55

5、發射覆蓋頻率：

第1信道：（0.8241~0.9410）GHz；

第2信道：（1.1404~1.3063）GHz；

第3信道：（1.5532~1.5850）GHz；

第4信道：（2.3911~2.5033）GHz；

第5信道：（5.6933~5.8370）GHz；

6、信道輸出功率：

第1信道：40.88dBm

第2、3信道：40.93dBm

第4信道：40.29dBm

第5信道：39.93dBm

7、無人機干擾性能：便攜式無人機攔截系統可對采用（1.2276 ±0.1000）GHz頻率GPS信號實現定位、采用（2.4000±0.1000）GHz頻率遙控信號控制、采用（5.8000 ±0.1000）GHz頻率信號圖傳的無人機進行干擾。（采用大疆PHANTOM3型四旋翼無人機進行試驗{其GPS信號頻率為1.2776GHz,遙控信號頻率為2.4000GHz，圖傳信號頻率為5.8000GHz，遙控器與無人機距離為206m，攔截器與無人機距離為1001m}：當便攜式無人機攔截系統設置為迫降檔位，對準無人機啟動頻率干擾時，無人機手持遙控器顯示無圖傳，無人機短暫懸停后原地降落。當便攜式無人機攔截系統設置為返航檔位，對準無人機啟動頻率干擾時，無人機手持遙控器顯示失控返航，無人機自動返回并降落回起飛點附近。）

8、產品描述：本產品主要是通過發射大功率電磁波，對飛行狀態下的無人機進行管制，遠距離切斷無人機和遙控者之間的聯系。通過無人機攔截系統主機，可對無人機進行原地著陸或者返回起點的功能管控，保障區域內的低空空域安全。

8-1.組成：攔截系統、充電電源；

8-2.便攜式設計：仿輕型武器設計，可單手或雙手持槍射擊；

8-3.管制模式：原地著陸或者返回起飛點；

8-4.有效管制距離：0米~1000米（覆蓋整個低空開放區域）；

8-5.無人機返航降落精度小于5米，保障因無人機降落偏航所帶來的安全隱患；

8-6.多波段電磁發射：可管制不同國家生產的多種類無人機，如：國產、日本、美國、歐盟所產民用、商用及航拍無人機；

8-7.內置高容量鋰電池：可在任何場所使用，鋰電池可供設備持續工作時間60分鐘；

8-8.操作簡單：一鍵開關機，著陸、返航兩種模式自由選擇；

8-9.外觀：輕型武器外觀設計，對目標嫌疑人有效震懾；

8-10.自帶導軌，可攜帶瞄具、照明、紅外激光、熱成像、夜視等設備，提升性能。

9、性能指標：

9-1無人機有效管制距離：0米~1000米（覆蓋整個低空開放區域）；

9-2返航降落精度：≤5米；

9-3內置高容量鋰電池：工作時間60分鐘；

9-4便攜式操作：可單手或雙手操作射擊；

9-5管制模式：一鍵切換功能鍵，可使無人機原地降落或者返回起點；

9-6多波段電磁發射：可管制各種類無人機，如：國產、日本、美國、歐盟所產民用、商用及航拍無人機；

9-7主機結構：高強度ABS材質，降低設備重量；

9-8扳機壽命：大于10萬次；

9-9使用環境溫度：-25℃/+50℃；

9-10使用環境濕度：IP65（防雨淋）；

10、應用范圍：

10-1、國內禁飛區域的防護，如：監獄、軍事管理區、國家戰略資源項目、核工業設施、機場、政治等區域；

10-2、防止信息泄漏的現場，如：重大刑事案件現場、城管執法現場、重要安保場所、政要隨行保護、大型演出的彩排、考古挖掘現場、大型群體事件現場；

10-3、打擊利用無人機作為違法活動載體的案件，如：運/販毒、走私、違法物品或信息傳遞。

11、針對目標：1000米以下低空飛行的無人機

12、執行標準：符合《GB 16796-2009 安全防范報警設備、安全要求和試驗方法》、《Q/RD001-2016便攜式無人機攔截系統（企業標準）》標準，我公司提供2016年8月以后國家安全防范報警系統產品質量監督檢驗中心（北京）公安部安全與警用電子產品質量檢測中心出具的檢測報告。

工藝和材料：

便攜式無人機攔截系統由主機和充電器組成，主機為便攜式結構，其上設計有適合安裝瞄準鏡、照明燈、紅外等外設的導軌。設備主機通過產生不同頻率的電子干擾信號，對無人機無線電控制鏈路/GPS鏈路進行干擾，采用DC12V供電。

手提式

技術參數

1、組成：主機、三角支架、瞄具三部分組成，其中支架和瞄具為選配件；

2、便攜式設計：可肩扛、手提、也可安裝在三角支架上固定兩種管制模式：對無人機進行強制著落或者強制返航（目的為對遙控者進行抓捕）；無人機受到管制后，將不能傳輸視頻、航拍照片以及收不到地面遙控者對其發出的任何指令；

3、有效管制距離：0米~1000米（覆蓋整個低空開放區域）；

4、多波段電磁發射：可管制不同國家生產的多種類無人機，如：國產、日本、美國、歐盟所產民用、商用及航拍無人機；

5、偽裝性外觀：外觀設計為非攻擊性武器樣式（攝影機樣式），可在極低的關注下擊落無人機，且操作者不會暴露身份；

6、內置高容量鋰電池：可在任何場所使用，鋰電池可供設備持續工作時間120分鐘；

7、操作簡單：一鍵開關機，著落、返航兩種模式自由選擇；

8、選配國產88式5.8mm狙擊步槍的白光槍瞄：對1000米以內單個目標無人機實施觀察、瞄準和概略測距。

主要應用于：

1、國內禁飛區域的防護，如：監獄、軍事管理區、國家戰略資源項目、核工業設施、機場、政治等區域；

2、防止信息泄漏的現場，如：重大刑事案件現場、城管執法現場、重要安保場所、政要隨行保護、大型演出的彩排、考古挖掘現場、大型群體事件現場；

3、打擊利用無人機作為違法活動載體的案件，如：運/販毒、走私、違法物品或信息傳遞。

工藝和材料：

1、針對目標：1000米以下低空飛行的無人機

2、本產品主要是對飛行狀態下的無人機進行管制，遠距離切斷無人機和遙控者之間的聯系，通過無人機禁飛器，可對無人機進行強制著落或者強制返航，保障區域內的空域安全。

車載式

技術參數

1、旋轉速度：水平0.01～20度/S；俯仰0.01～10度/S

2、旋轉角度：水平0～360度連續旋轉；俯仰+70～+150度（以垂直向下為零度位）

3、定位精度：+0.1度

4、重復精度：+0.1度

5、輸入電源：AC220V+20%，50/60Hz

6、工作溫度：-25℃～+55℃

7、儲存溫度：-40℃～+65℃

8、整機功耗：<70W（攔截不工作時）<800W（攔截工作時）

9、通信接口：MAX232

10、通信波特率：115200bps

11、通信協議：以設備配備的協議為準

12、整機重量：32KG

13、外形尺寸：605MM*360MM*543MM(L×W×H)

運用場合：

1、重點區域的防御，如：大型會議場地、重要安保場所、政要隨行保護、監獄、軍事管理區、國家戰略資源項目、核工業設施、機場、政治等區域；

2、防止信息泄漏的現場，如：重大刑事案件現場、城管執法現場、大型演出的彩排、考古挖掘現場、大型群體事件現場等；

3、打擊利用無人機作為違法、恐怖活動載體的案件，如：個人/家庭隱私偷拍、信息傳遞、運/販毒、走私、恐怖分子運送危險物品等。

關鍵特色：

1、無人機有效管制距離：0米-2000米（覆蓋整個低空開放區域）；

2、220V交流電供電：適用于任何可提供市電的外場場合，快速啟用；

3、車載移動式設計（車載型）：設備重量32KG，可安裝在任意有足夠空間和載重的車上；

4、管制模式：對無人機進行強制著落或者強制返航（對遙控者進行抓捕），可通過電腦控制指令選擇目標型號所對應的信道，也可同時打開所有信道，或者關閉某一個信道等多種模式切換對目標進行精確的攔截；

5、精確定位：設備安裝在車上無需移動車輛，待確定目標方向后，通過電腦控制設備在水平360度以及仰角60度和俯角20度的立體方位進行轉動攔截（角度精度可達0.1度）。

6、靈活性設計：主瓣波束寬度50-120度（3dB）。在波束寬度范圍內，可以移動設備，設備是通過電腦進行控制，在設備移動的時候，只需隨時控制云臺角度，確保目標處于波束范圍內，便可以確保在移動的同時進行目標的攔截。

7、多波段電磁發射：可管制各種類無人機，如：國產、日本、美國、歐盟所產民用、商用及航拍無人機。

頻率范圍：

1、車載式無人機干擾攔截儀：415MHz-5800MHz全波段覆蓋：包含所有無人機可能的遙控頻率和導航頻率（可保留我方無人機頻道，需協商），適用于確保萬無一失的固定區域或會場低空防御。

2、各頻段詳述：

1）440M信道：一些商用和部分早期無人機頻段；

2）840M信道：工信部2015年開放的無人機頻段；

3）902M信道：部分國外無人機頻段；

4）導航信道：GPS（L1、L2、L5 ）、北斗（B1、B2、B3）、GLONASS（L1、L2）；

5）2400M信道：各國通用的ISM遙控通訊頻段，此信道另有一加強信道，為雙信道攔截，極大地確保了攔截質量；

6）5800M信道：目前一些民用無人機廣泛采用這個頻段，例如大疆無人機。

波束寬度：主瓣波束寬度50-120度（3dB）。

3、發射功率:平均發射功率≥150瓦。

4、尺寸與重量：主機重量：32KG（左右）；主機尺寸：605MM*360MM*543MM(L×W×H)。

本產品主要是對0-2000米以下低空飛行狀態下無人機目標進行管制，遠距離切斷無人機和遙控者之間的聯系，通過無人機干擾攔截儀，可對無人機進行強制著落或者強制返航，保障禁飛區域內的空域安全。

顏色·款式·功能可定制
