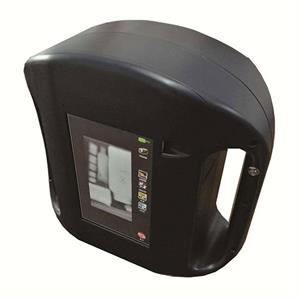

手持背散射檢查儀

設備特點：

1）使用領先的背散射成像技術：

背散射技術是指使用低能量x射線照射被檢物體一點，探測器收集散射回的射線獲知此點的信息。x射線機通過飛點掃描系統，使射線投射點掃描整個物體，從而得到整個物體的圖像。 背散射檢測因為x光機和探測器布置在同一側，因此設備結構緊湊，布置方便，可以檢測靠墻或較厚物體，彌補了普通透射式x射線檢測的缺陷。

2）集成度高，操作簡單，單人即可操作：

設備檢測和控制部分一體化設計，機體尺寸僅為305mm*208mm*135mm。控制部分為微軟surface pro 3平板電腦，使用時打開軟件圖像采集功能，手持設備對準需要檢測的物體，雙手握緊把手，并按下把手上采集按鈕即可工作，單人即可完成所有檢測工作。操作時，操作人員即可在平板電腦上看到儀器正對區域內部結構圖像。手持設備對需要檢測的區域進行掃描，就可即時看到掃描圖像。可在任意方向和角度對物體檢測，無檢測死角和盲區。

3）圖像質量好,可輕松分辨有機物無機物：

因x射線散射特點，背散射技術天然對炸藥、毒品等有機物敏感，可清晰分辨有機物和無機物。我公司產品在發揚這一優勢的同時，憑借雄厚的技術實力，優化設備結構，在控制設備體積的前提下，使圖像效果達到世界領先水平，可分辨0.32mm金屬絲，噪點控制優秀。圖像質量明顯優于國外同類產品

4）探測面積大，性能優越，做工優良

設備探測面積大，距離物體5cm時，視野寬度160mm，長度方向為掃描方向，無距離限制，掃描速度最快可達60mm/s，如設備拉遠與被檢物品距離，可進一步擴大探測面積。設備總重量約7.5kg，方便手持。鋁鎂合金外殼，結構堅固，做工優良。

5）輻射劑量低,續航時間長：

輻射劑量僅為0.32μSv/h，僅比環境本底輻射高約0.2μSv/h，適合長時間手持使用。外置鋰電池，續航時間2.5小時，可快速更換電池。

設備主要用途：

1）房屋安全檢查：可對房屋中墻面、桌椅、家具進行檢測，掃描其中是否有夾層，秘拍秘錄竊聽設備。

2）臨時設卡安檢：輕便便攜，可在臨時設卡時，隨時對過卡箱包、車輛輪胎或車內座椅和夾層、散裝貨物或打包木箱等進行檢查，看是否夾帶有違禁或危險物品。

3）疑似爆炸物：可對在墻角，靠墻或懸空的可疑物品進行掃描，不用移動可疑物品。

4）大型郵包檢查：對大型郵包可直接在郵件分揀線進行檢查，不用移動被檢物品，無厚度限制。

5)場地安檢：除檢查箱包之外還可檢查人體可疑部位及鞋底等不易檢查的地方。

參數配置和性能描述：

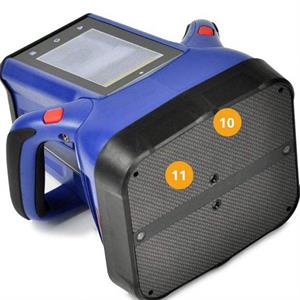

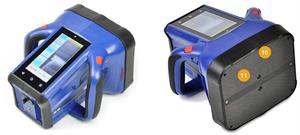

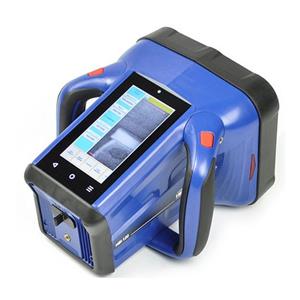

本產品是一款堅固的、符合人機工學的、手持式背反射X光機，即使透過12層2mm厚的量具鋼板---超出標準的機動車車身板材厚度的兩倍，也可以更快、更經濟地發現隱藏的爆炸物、麻醉品或其它違禁物。HBI-120的重量僅僅是6.6磅（3.0公斤）。由一個小型的、內置的120 keV光源發出的X射線的光柵掃描筆形波束來掃描可疑物，從而形成圖像。當手持式HBI-120掃過物體時，物體的實時的二維的背反射X線圖像就會在HBI-120上的高分辨率半透反射式LCD觸摸屏上，并儲存在儀器的存儲器里。

老式的便攜式X光機掃描前需要將X射線發射模塊和探測模塊分別對齊放置（發射模塊在物體一側，探測模塊在物體另一側），有時這種放置方式很難實現，已無法靠近地面進行X線掃描。通常，便攜式X光機一次可以掃描6x8英寸（15x20厘米），掃描時間大概需要幾分鐘，HBI-120可以掃描更小或更大物體，并可以馬上看到內部情況。每秒能掃描一平方英尺（30x30厘米）隱藏在汽車擋泥板、門、保險桿、排氣管、儀表板、座位和輪胎里的可疑物，可以在幾秒內發現隱藏在背包里的便攜是爆炸物（IED）或相似的爆炸物，無論在角落處或接近地面。

★重量：3.公斤（6.6磅）--包含電池包

★尺寸：24cmx 22cmx 17cm

★掃描速率：達到 30 cm (12”)/秒 15 cm (6”) /秒--- 最佳圖像效果

★穿透能力：≥2mm鋼材

★電池：可充式鋰電池包，標準工作周期下4小時

★顯示器：半透反射式720 x 1280像素LCD彩色觸摸屏

★圖像特征：圖像拼接，自動和手動直方圖均衡

★X線光源：120 keV, 5W X線光源配Heuresis 的X線光學鏡頭

★數據存儲：> 10,000 圖像掃描

★數據管理：Heuresis數據管理軟件(HDMS)

★標準配件：帶輪的可上鎖的防水箱

多向可調式安全帶

110/220 V 交流電池充電器和備用電池

快速啟動向導

使用手冊

電子培訓材料

★操作條件：–40°C (–40°F)到60°C (140°F)，防濺、防塵。
